电选机的高压电源

一、单相半波整流

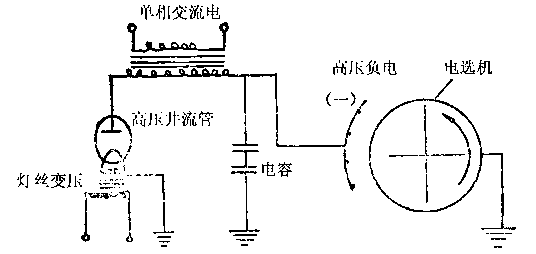

此种类型又分电子管和硅堆整流两种。电子管整流图如图8-4-1所示。由于电 子管体积大，现多数已改用硅堆，其简单线路图如图8-4-2所示。改用硅堆，可省去灯 丝变压器等,从而可减轻变压器的体积和重量。

从理论上说，半波整流的缺点是电压和电流不够稳定，对电选过程不利，因为要求在 电选机的分选区域（即两电极间）的放电电流稳定，有利于导体和非导体的分选,但它的 突出优点是可使高压直流发生器的体积大为减小和重量大为减轻，造价也比较低。

二、全波整流

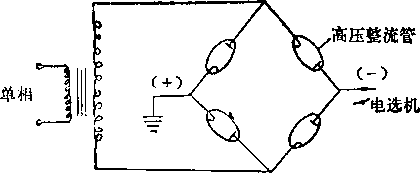

为了克服单相半波整流的缺点，从而发展成全波整流线路，同样也可采用电子管或 硅堆，其简单线路如图8-4-3所示。

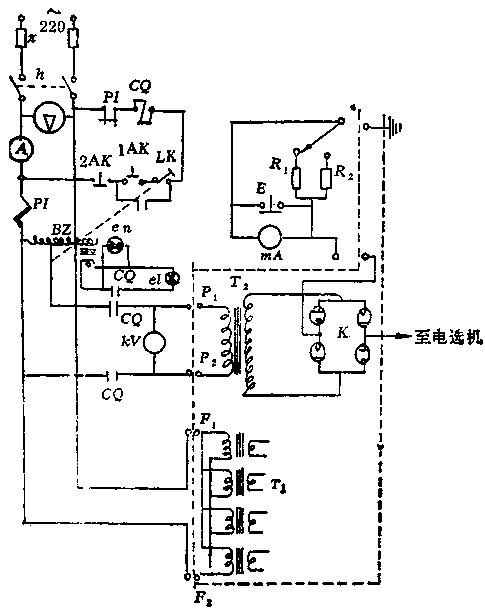

四管桥式全波的优点是电压和电流稳定，但最突出的缺点是体积大、笨重，特别是采 用电子管时，每个电子管都得配上灯丝变压器，油箱里装油量也多，更增加了重量，也增 加了设备的造价。现改用硅堆后，则有很大改进，但它仍比半波造价贵。根据长期实验 对比，发现半波整流电源用于电选时，其效果并不比全波电源差，几乎相等。为此应尽可 能地采用半波整流高压直流电源发生器。图8-4-4为四管桥式全波整流控制线路图。

冗熔断器；转换开关；"过电流继电器；$%中间继电器电源信号指示灯； LK调压器零位开关；P$、P%、*1、*2电源引入接头；+、表短路开关；（扼流圈;

T$灯丝变压器；.％高压变压器；/Z自耦调压器；K高压整流管；1分流电阻；

-交流电流表；kV千伏电压表，直流毫安表；1 -K、2-K按钮开关
